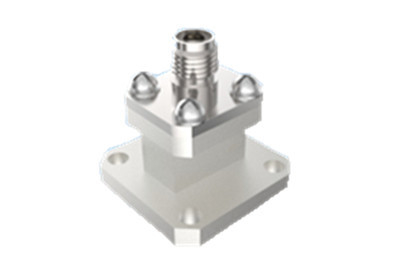

Guida d'onda di connettività premium per l'adattatore coaxiale di alimentazione diretta di tipo 2.92 BJ220
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | 2.92 Adaptore RF coassiale | Potenza di onda continua: | 2W |
|---|---|---|---|
| Frequenza: | (187.5/a) GHz~(285.7/a) GHz | Resistenza all'isolamento: | ≥ 5000MΩ |
| Applicazione: | Comunicazione | Materiale: | Altri prodotti |
| Temperatura nominale di stoccaggio: | -55°C~+100°C | Intervallo di temperatura di funzionamento: | -65°C~+125°C |
| Evidenziare: | BJ220 Adattatore di guida d'onda,2.92 Tipo di adattatore di guida d'onda,Adattatore di guida d'onda per alimentazione diretta |
||
Guida d'onda di connettività premium per l'adattatore coaxiale di alimentazione diretta di tipo 2.92 BJ220
La nostra azienda produce convertitori coassiali per veicoli spaziali, disponibili in due forme strutturali: a alimentazione diretta e a alimentazione laterale.
Questi convertitori si occupano di un ampio intervallo di frequenza che va da 5,3 GHz a 110 GHz. Le porte di guida d'onda rettangolari offerte all'estremità della guida d'onda comprendono varie dimensioni tra cui BJ70, BJ84, BJ100,BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 e BJ900.tra gli altriIn particolare, ogni modello è stato progettato meticolosamente per supportare l'intera larghezza di banda del rispettivo tipo di guida d'onda.
Le caratteristiche principali dei nostri convertitori a guida d'onda includono la loro costruzione robusta, dimensioni esterne compatte, prestazioni elettriche eccezionali accoppiate ad alta consistenza,e design leggero (≤ 20 grammi)Questi attributi li hanno resi molto preferiti in diverse applicazioni di veicoli spaziali, garantendo una connettività e prestazioni ottimali in ambienti aerospaziali esigenti.
Specificità:
Nota:I dati specifici del modello si basano sui dati del foglio di specifiche del prodotto.
| Parametri principali | |||
| Potenza di onda continua | 2W | ||
| Intervallo di frequenza | (187.5/a) GHz~(285.7/a) GHz,a sono le dimensioni laterali lunghe della porta della guida d'onda | ||
| Intervallo di temperatura di funzionamento | -65°C~+125°C | ||
| Resistenza all'isolamento | ≥ 5000MΩ | ||
| Altri | |||
| Spessore del rivestimento | Spessore dello strato dorato sul contatto centrale ≥ 1,27 μm | ||
| Porosità del rivestimento | Acido nitrico diluito | In un recipiente trasparente con una densità specifica di 1,316 (temperatura 25°C±3°C), 30 s | |
| Acido nitrico concentrato | Concentrazione 68% analiticamente pura in un recipiente a 25°C±3°C,20min | ||
| Temperatura nominale di stoccaggio | -55°C~+100°C | ||

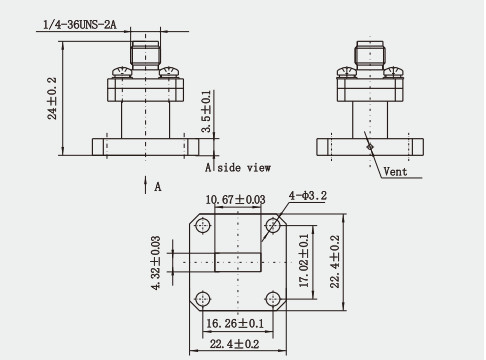

Disegno di contorno:(mm)
Caratteristiche:
1Buona compatibilità: nonostante le somiglianze dimensionali tra i connettori coassiali da 2,92 mm e i connettori SMA e 3,5 mm,si differenziano in aree quali la frequenza massima e i materiali dielettrici isolanti, quindi è necessario prestare attenzione all'interconnessione per tenere conto dei possibili effetti sulle prestazioni.
2- eccellenti prestazioni elettriche: i convertitori coassiali da guida d'onda a 2,92 hanno prestazioni elettriche eccellenti, ad esempio una perdita di ritorno superiore a 16 dB,il che significa che mantengono un'alta integrità del segnale quando trasmettono segnali.
3Ampia gamma di applicazioni: i convertitori coassiali da guida d'onda a 2,92 sono ampiamente utilizzati in una varietà di sistemi radar, attrezzature di prova e sistemi di segnalazione della metropolitana e degli aeroporti, ecc.Queste applicazioni hanno requisiti molto elevati per la trasmissione del segnale, e richiedono convertitori ad elevate prestazioni e alta affidabilità.
Applicazione:
1- attrezzature di prova: nei sistemi di misura e di prova a microonde;92 I convertitori coassiali a guida d'onda sono utilizzati per collegare lo strumento di prova all'apparecchiatura sottoposta a prova per garantire una trasmissione accurata del segnale di prova..
2- Sistemi medici a microonde: nelle apparecchiature mediche per la terapia a microonde, 2.I convertitori coassiali sono utilizzati per convertire il segnale di uscita coassiale dell'apparecchiatura di terapia a microonde in una forma di guida d'onda adatta per la terapia del paziente..
3- Istituti di ricerca: nei laboratori a microonde degli istituti di ricerca, il convertitore coaxiale a guida d'onda 2.92 è uno strumento importante per gli esperimenti e l'insegnamento a microonde.con una lunghezza massima di 20 mm o più ma non superiore a 50 mm,.
Catalogo del prodotto:
1.85 serie
2.4serie
2.92serie
SMAserie
Serie SMP
Serie SMPM
Prodotti isolanti di vetro
Adattatore coassiale
Nota:
Abbiamo oltre 10.000 tipi diCollegamento SMA, se il connettore che sta utilizzando non è stato trovato, si prega di contattarci fornendo i propri dati.
