Adattatore jack-jack SMPM da 50 Ω 40 GHz Connettori RF aerospaziali con bassa perdita di inserzione
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettori RF aerospaziali SMPM femmina-femmina | Modello: | SSMP-KK31 |
|---|---|---|---|
| Gamma di frequenza: | 0.3 MHz-40 GHz | Impedenza: | 50Ω |
| DWV: | 500 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | ≤8mΩ; Lega di rame, placcato oro | Conduttore esterno: | ≤3,5 mΩ; Lega di rame, placcato oro |
| Isolante: | PTFE3, PTFE | VSWR: | ≤1,3 |
| Perdita di inserzione: | ≤0,3 dB | Temperatura: | -55°C ~125°C |
| Durabilità: | 500 cicli | ||
| Evidenziare: | connettore RF SMPM a 40 GHz,Adaptatore RF aerospaziale da 50Ω,presa SMPM a bassa perdita di inserimento |
||
50Ω 18GHz SMPM Jack to Jack Adapter connettori RF aerospaziali con bassa perdita di inserimento
Il connettore della serie SMPM è un connettore coassiale RF a spinta in miniatura.con una frequenza massima di funzionamento fino a 50 GHz.Il connettore maschio è disponibile in due tipi di interfaccia: completo e liscio.È adatto per la trasmissione di segnali RF e microonde, nonché per applicazioni di montaggio modulare denso, ed è ampiamente utilizzato in veicoli, navi e satelliti.
SMPM Caratteristiche di progettazione dei connettori RF aerospaziali
- Progettazione compatta
- Funzionamento in banda di frequenza fino a 40 GHz
- Costruzione robusta per l'affidabilità
- Disponibile in molteplici configurazioni: rettilineo, angolo retto, paratia, PCB e opzioni di montaggio a flange
- Basso VSWR e perdita di inserimento
Interfaccia dei connettori RF aerospaziali SMPM

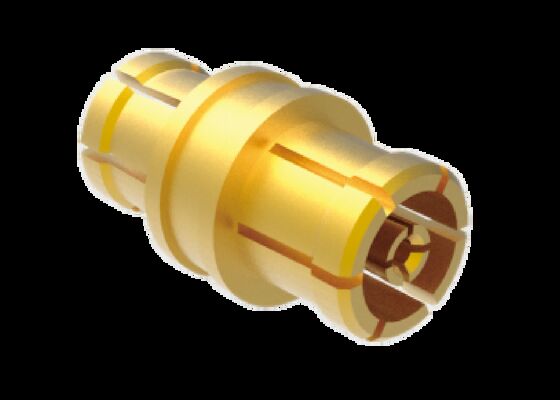

50Ω 40GHz SMPM Jack to Jack Adapter connettori RF aerospaziali con bassa perdita di inserimento
Numero modello: SMPM-KK31, con lunghezza dell' adattatore SMPM = 5
altri connettori RF SMPM di lunghezza diversa da jack a jack aerospaziale:
| Numero modello. | Lunghezza degli adattatori SMP Jack-to-Jack | OD della SMPM |
| SSMP-KK31 | 5 mm | 2.75mm |
| SSMP-KK41 | 4 mm | 2.6 mm |
| SSMP-KK170 | 4.55 mm | 2.75mm |
| SSMP-KK171 | 3.8 mm | 2.6 mm |
| SSMP-KK204 | 6 mm | 2.79 mm |
| SSMP-KK216 | 6.9 mm | 3.5 mm |
| SSMP-KK326 | 11.7 mm | 2.5 mm |
Nota: per informazioni dettagliate, contattare liberamente le vendite.
Nota: Si prega di consultare il nostro catalogo per modelli più simili in base alla vostra domanda.
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni sistematiche di interconnessione per industrie esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore RF aerospaziale SMPM è accuratamente confezionato per garantire la protezione durante il trasporto:
Utilizziamo servizi di corriere affidabili per la consegna rapida, fornendo ai clienti informazioni di tracciamento al momento della spedizione.
