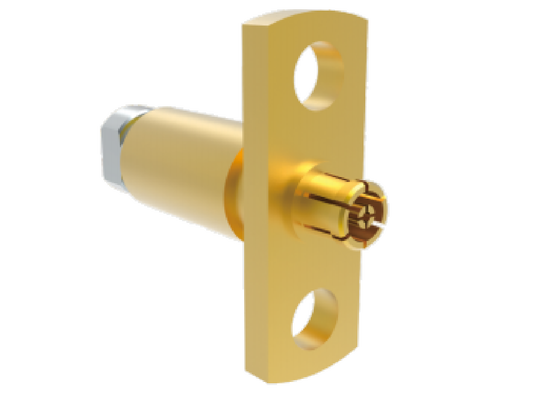

Connettori RF aerospaziali con montaggio a flangia femmina 50Ω 50GHz SMPM accoppiati per cavo a bassa perdita .086
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore flangiato femmina SMPM | Modello: | SMPM(M)-KFB2-17 |
|---|---|---|---|
| Gamma di frequenza: | 0,3 MHz-50GHz | Impedenza: | 50Ω |
| DWV: | 500 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | ≤8mΩ; Lega di rame, placcato oro | Conduttore esterno: | ≤3,5 mΩ; Lega di rame, placcato oro |
| Isolante: | Pei | VSWR: | ≤1.45 |
| Perdita di inserzione: | ≤0,4 dB | Cavo di accoppiamento: | Cavo .086 a bassa perdita |
| Temperatura: | -55°C ~125°C | Durabilità: | 500 cicli |
| Evidenziare: | Connettore femmina con montaggio a flangia SMPM da 50 GHz,connettore RF aerospaziale con impedenza di 50 Ω,connettore SMPM per cavo a bassa perdita .086 |
||
50Ω 50GHz SMPM Femmina con montaggio a flangia accoppiata per cavi a bassa perdita .086 Connettori RF aerospaziali
Il connettore della serie SMPM è un connettore coassiale RF push-on subminiaturizzato. È caratterizzato da dimensioni compatte (più piccole della serie SMP), peso leggero e ampia larghezza di banda della frequenza operativa, con una frequenza operativa massima fino a 50 GHz.Il connettore maschio è disponibile in due tipi di interfaccia: a trattenimento completo e con foro liscio. La sua interconnessione cieca consente il galleggiamento assiale e radiale della struttura accoppiata.È adatto per la trasmissione di segnali RF e a microonde nonché per applicazioni di montaggio modulare denso ed è ampiamente utilizzato nei settori veicolari, navali e satellitari.
Caratteristiche di progettazione SMPM
- Design compatto
- Funzionamento in banda di frequenza fino a 40GHz
- Costruzione robusta per affidabilità
- Disponibili in molteplici configurazioni: opzioni di montaggio diritto, ad angolo retto, a paratia, su PCB e su flangia
- Basso VSWR e perdita di inserzione
Interfaccia dei connettori coassiali RF SMPM
50Ω 50GHz SMPM Femmina con montaggio a flangia accoppiata per cavi a bassa perdita .086 Connettori RF aerospaziali
Modello n.: SMPM(M)-KFB2-17
Dati tecnici:
| Elementi | SMPM(M)-KFB2-17 | |||
| Gamma di frequenza | 0,04 GHz~18 GHz | 18GHz~26,5GHz | 26,5 GHz~40 GHz | 40GHz~50GHz |
| VSWR | ≤ 1,25 | ≤ 1,3 | ≤ 1,35 | ≤ 1,45 |
| Perdita di inserzione | ≤ 0,25 dB | ≤ 0,3 dB | ≤ 0,35 dB | ≤ 0,45 dB |
Nota: contattare liberamente l'ufficio vendite per ulteriori informazioni sul prodotto.
Nota: consultare il nostro catalogo per modelli più simili in base alla propria applicazione.
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni di interconnessione sistematiche per settori esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore RF aerospaziale del connettore SMPM è imballato con cura per garantire la protezione durante il trasporto:
Utilizziamo corrieri affidabili per consegne rapide, fornendo ai clienti informazioni di tracciabilità al momento della spedizione.
