Certificazione
50Ω 40GHz SMP sigillato ermetico con connettore a paratia maschile con connettore RF aerospaziale con bassa perdita di inserimento
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore da paratia SMP | Modello: | SMP(M)-JYD14G |
|---|---|---|---|
| Gamma di frequenza: | 0.3 MHz-40 GHz | Impedenza: | 50Ω |
| DWV: | 500 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | ≤6mΩ; Lega Kovar, placcata in oro | Conduttore esterno: | ≤3mΩ; Lega Kovar, placcata in oro |
| Tasso di perdita: | < 1,01325 X 10-3 Pa·cm3/s | Isolanti: | Bicchiere |
| VSWR: | ≤ 1.35 | Perdita di inserzione: | ≤0,4 dB |
| Temperatura: | -55°C ~125°C | Durabilità: | 500 cicli |
| Evidenziare: | 50Ω 40GHz SMP connettore maschio,connettore RF aerospaziale ermetico sigillato,connettore per paratie a bassa perdita di inserimento |
||
Connettori RF aerospaziali con connettore passaparete maschio SMP da 50 Ω 40 GHz con bassa perdita di inserzione
La serie SMP è un connettore coassiale RF a pressione miniaturizzato. Presenta dimensioni compatte, peso leggero e un'ampia larghezza di banda della frequenza operativa, con una frequenza operativa massima fino a 40 GHz.La spina SMP presenta tre tipi di interfaccia: trattenimento completo, trattenimento limitato e foro liscio.Supporta l'interconnessione blind-mate e consente il galleggiamento sia assiale che radiale della struttura di connessione. Essendo uno dei connettori coassiali RF più utilizzati, è adatto per la trasmissione di segnali RF e a microonde, nonché per scenari di installazione densa modulare. È ampiamente applicato a bordo di veicoli e di navi e via satelliteapplicazione.
Caratteristiche di progettazione SMP
- Design compatto
- Funzionamento in banda di frequenza fino a 40GHz
- Costruzione robusta per affidabilità, vite a testa piatta M5x0,5-6g
- Disponibili in molteplici configurazioni: opzioni di montaggio diritto, ad angolo retto, a paratia, su PCB e su flangia
- Basso VSWR e perdita di inserzione
Interfaccia dei connettori coassiali RF SMP

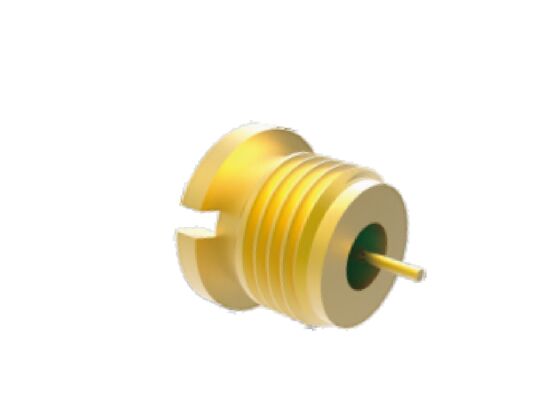

Connettore passaparete maschio SMP sigillato ermeticamente Modello n.: SMP(M)-JYD14G
Tipo simile: Connettore passaparete maschio SMP sigillato ermeticamente SMP(M) -JYD150
Nota: consultare il nostro catalogo per modelli più simili in base alla propria applicazione.
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni di interconnessione sistematiche per settori esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore RF aerospaziale dei connettori SMP è accuratamente imballato per garantire la protezione durante il trasporto:
Utilizziamo corrieri affidabili per consegne rapide, fornendo ai clienti informazioni di tracciabilità al momento della spedizione.
Per ulteriori informazioni su modelli di prodotti simili, consulta il nostro catalogo o contatta il nostro team di vendita all'indirizzo:
sales3@xa-elite.com.cn
sales3@xa-elite.com.cn
