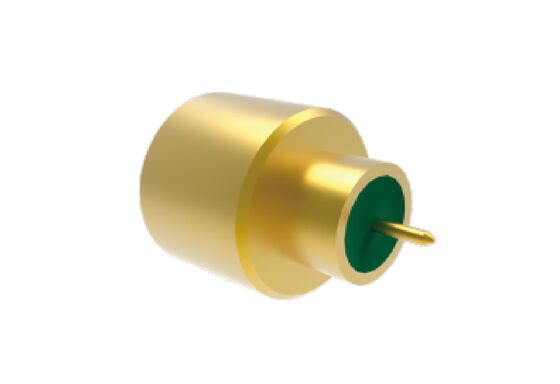

Connettore maschio SMP sigillato ermetico da 50 Ω 40 GHz per connettori RF aerospaziali a saldare PCB con IL basso
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Nome del prodotto: | Connettore da paratia SMP | Modello: | SMP(M)-JHD432-S |
|---|---|---|---|
| Gamma di frequenza: | 0.3 MHz-40 GHz | Impedenza: | 50Ω |
| DWV: | 500 V | Resistenza di isolamento: | ≥5000MΩ |
| Direttore Centrale: | ≤6mΩ; Lega Kovar, placcata in oro | Conduttore esterno: | ≤3mΩ; Lega Kovar, placcata in oro |
| Tasso di perdita: | < 1,01325 X 10-3 Pa·cm3/s | Isolanti: | Bicchiere |
| VSWR: | ≤ 1.35 | Perdita di inserzione: | ≤0,4 dB |
| Temperatura: | -55°C ~125°C | Durabilità: | 500 cicli |
| Evidenziare: | 50Ω SMP connettore a presa maschile,connettore RF sigillato ermetico a 40 GHz,connettore a saldatura PCB a bassa perdita di inserimento |
||
50Ω 40GHz connettore SMP maschio ermetico sigillato per connettori RF aerospaziali a bassa IL
La serie SMP è un connettore coassiale RF in miniatura, di dimensioni compatte, peso leggero e ampia larghezza di banda di frequenza operativa, con una frequenza operativa massima fino a 40 GHz.La spina SMP è dotata di tre tipi di interfaccia: completa, limitata e liscia.Supporta l'interconnessione blind-mate e consente sia il galleggiamento assiale che quello radiale della struttura di connessione.è adatto per la trasmissione di segnali RF e microonde nonché per scenari di installazione a densità modulareÈ ampiamente applicato nei veicoli, nelle navi. e satellitariApplicazione.
Caratteristiche di progettazione SMP
- Progettazione compatta
- Funzionamento in banda di frequenza fino a 40 GHz
- Costruzione robusta per l'affidabilità, vite di paratia M5x0.5-6g
- Disponibile in molteplici configurazioni: rettilineo, angolo retto, paratia, PCB e opzioni di montaggio a flange
- Basso VSWR e perdita di inserimento
Interfaccia dei connettori coassiali RF SMP
Connettore maschio SMP sigillato ermetico per saldatura per PCB Numero di modello: SMP(M)-JHD432-S (tipo a foratura liscia)
Tipo simile: connettore maschio SMP sigillato ermetico per saldatura a PCB SMP ((M) -JHD169-F (tipo completo)
Nota: Si prega di consultare il nostro catalogo per modelli più simili in base alla vostra domanda.
Applicazioni
Xi'an Elite Electronics è specializzata in soluzioni sistematiche di interconnessione per industrie esigenti, tra cui:
- Sistemi aerospaziali e aeronautici
- Apparecchiature di navigazione e radar
- Sistemi di comunicazione
- Strumenti di misura
- Applicazioni elettroniche
Imballaggio e spedizione
Ogni connettore SMP è accuratamente confezionato per garantire la protezione durante il trasporto:
Utilizziamo servizi di corriere affidabili per la consegna rapida, fornendo ai clienti informazioni di tracciamento al momento della spedizione.
Per ulteriori informazioni sui modelli di prodotti simili, consultare il nostro catalogo o contattare il nostro team di vendita all'indirizzo:
